Nome del prodotto: | Schermo di Antivari | Luogo d'origine: | Jiangsu, Cina |
---|---|---|---|
Materiale: | Acciaio inossidabile SS304 | colore: | Argento |
Energia: | vari dai modelli differenti | servizio della vita: | >10 anni |
Evidenziare: | schermo di barra delle acque luride,acqua di scarico dello schermo di punto |

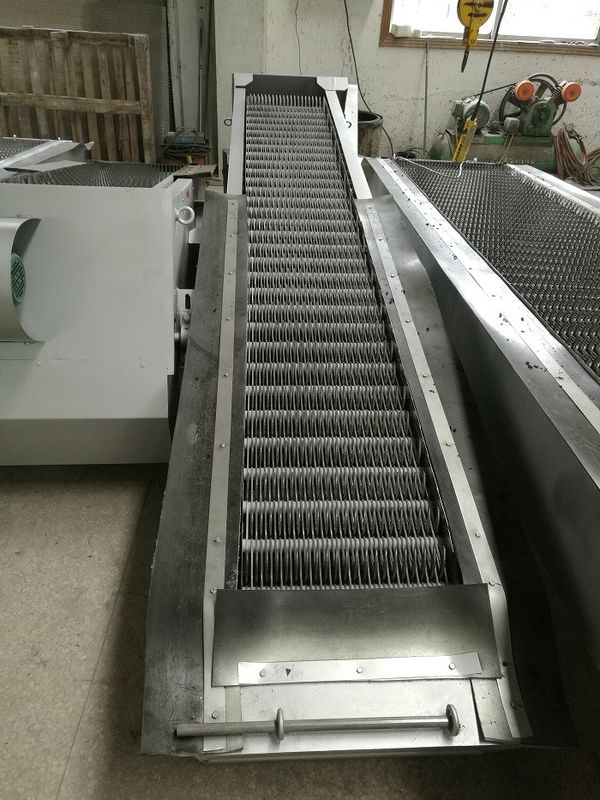

Schermo di Antivari fine meccanico di rimozione dei solidi nell'industria di fabbricazione di carta
Lo schermo di barra rotatorio è installato all'entrata della stazione di servizio o del sistema di depurazione delle acque. È
composto di piedistallo, l'aratro specifico ha modellato i denti, il piatto del rastrello, la catena dell'elevatore ed il motore
unità ecc. del riduttore. È montato in spazio differente secondo la portata differente o
larghezza del canale. Il piatto del rastrello, che è riparato nella catena dell'elevatore, inizia il movimento in senso orario
nell'ambito dell'azionamento del dispositivo di azionamento, agganciante residuo da giù ad alto insieme al
catena dell'elevatore. Nell'ambito dell'effetto della ruota della guida e della guida della direzione, il residuo ottiene scaricato
per gravità mentre il piatto del rastrello ha raggiunto la cima dello schermo di barra. I denti del rastrello mobili verso
il fondo delle attrezzature e degli inizio da lavorare per un altro giro, residuo si muove continuamente.
Caratteristiche
Il ♦ l'unità di azionamento direttamente è determinato dal riduttore cicloidale dell'ingranaggio o dal riduttore elicoidale dell'ingranaggio che
mostra la natura della stabilità di lavoro, della capacità a basso rumore e grande del carico e dell'alta efficienza dentro
trasporto.
Struttura semplice del ♦ con la dimensione compatta, facile installare e muoversi. Il dispositivo può alto auto-pulito
mentre lavorare, facile mantenere.
Il ♦ facile da operare, può essere controllato direttamente sul posto o ripresa esterna.
Il ♦ comprende il dispositivo di protezione di sovraccarico, macchina interromperà automaticamente quando
la disfunzione sembra evitare il danno.
Il ♦ quando la larghezza del dispositivo supera 1500mm, sarà trasformato la macchina parallela per assicurare
forza globale.
Parametri tecnici
Modello | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Diametro del tamburo (millimetri) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Lunghezza I (millimetro) del tamburo | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Metropolitana d (millimetri) di trasporto | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Larghezza b (millimetro) di Manica | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Profondità di acqua massima H4 (millimetri) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Angolo dell'installazione | 35° | |||||||||
Profondità H1 (millimetri) di Manica |
600-3000 |
|||||||||
Altezza H2 (millimetro) di scarico |
Su misura |
|||||||||
H3 (millimetro) | Confermato per tipo del riduttore | |||||||||
Lunghezza A (millimetri) dell'installazione |
A=h*1.43-0.48D |
|||||||||
Lunghezza totale L (millimetro) | L=H*1.743-O.75D | |||||||||
Portata (m/s) | 1,0 | |||||||||
Volume (m3/h) |
Maglia (millimetro) |
0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Modello
Parametro |
HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
Profondità di flusso H3 (m) | 1,0 | ||||||||||||
Velocità di flusso V2 (m/s) |
0,8 |
||||||||||||
Gioco di griglia B (millimetro) |
1 |
Portata Q (㎡/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
